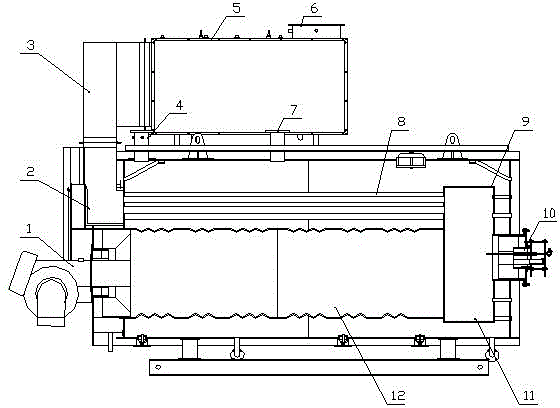

摘要：一體式兩回程型冷凝常壓熱水鍋爐，屬于制熱設備領域。本實用新型的技術方案是：該裝置采用臥式兩回程式結構，它的燃燒器輸出到爐膛左端，爐膛右端連接回燃室，回燃室右端用T型接頭連接底面，底面上設有彈簧式安全防爆門，回燃室向左通過對流管束連接前煙箱，前煙箱向上通過連接煙道到冷凝器，冷凝器煙氣出口設在冷凝器頂部；冷凝器的鋼鋁復合翅片管呈順列或錯列排列，鋼鋁復合翅片管兩端與冷凝器殼體用L形集水板焊接成水通道。本實用新型的優點是：鍋爐的臥式兩回程式結構與冷凝器的鋼鋁復合翅片管結構合理設置充分利用了熱能的品位、煙氣余熱，進一步提高了鍋爐效率，使得鍋爐結構更加合理，導熱性能更好，同時提高了鍋爐壽命。
- 專利類型實用新型
- 申請人安陽方快鍋爐有限公司;
- 發明人盧海剛;任惠軍;孫交成;邢振波;
- 地址455000 河南省安陽市高新技術開發區海河大道
- 申請號CN201220403775.X
- 申請時間2012年08月15日
- 申請公布號CN202902619U
- 申請公布時間2013年04月24日
- 分類號F24H8/00(2006.01)I;
