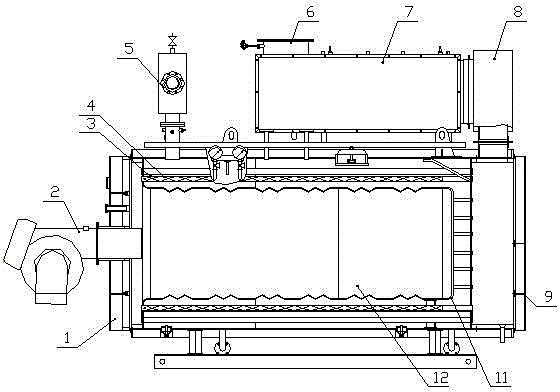

摘要：一體式中心回燃型冷凝承壓熱水鍋爐，屬于制熱設備領域。本實用新型的技術方案是：該裝置采用臥式濕背中心回燃式結構，它的燃燒器煙氣通道穿過前煙箱進入爐膛，前煙箱與爐膛左端連為一體，爐膛右端與后壁用板邊對接，前煙箱經過對流管束連接到后煙箱，后煙箱煙氣出口通過連接煙道到冷凝器煙氣進口，冷凝器煙氣出口設在冷凝器頂部；冷凝器的鋼鋁復合翅片管呈錯列排列，冷凝器內設置4個集箱，鋼鋁復合翅片管與集箱相連，并用連接彎頭串聯組合。本實用新型的優點是：鍋爐的結構設置充分利用了熱能的品位、煙氣余熱，進一步提高了鍋爐效率；冷凝器的鋼鋁復合翅片管結構組成更加合理，導熱性能更好，同時提高了鍋爐壽命。
- 專利類型實用新型
- 申請人安陽方快鍋爐有限公司;
- 發明人盧海剛;任惠軍;孫交成;張國軍;
- 地址455000 河南省安陽市高新技術開發區海河大道
- 申請號CN201220403885.6
- 申請時間2012年08月15日
- 申請公布號CN202902620U
- 申請公布時間2013年04月24日
- 分類號F24H8/00(2006.01)I;F24H9/18(2006.01)I;
