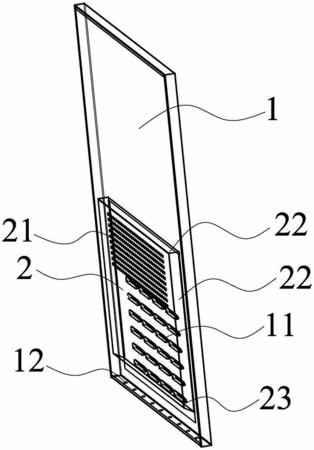

摘要：本實用新型屬于UPS機箱結構領域，特別涉及一種UPS防水透氣面板，包括外層板和內層板，內層板安裝于外層板并與外層板形成通風腔；外層板開有連通到通風腔的第一透氣孔，內層板開有連通到通風腔的第二透氣孔；外層板的底部設有排水孔，通風腔的底部設有排水結構以使得通風腔內的水能流向外層板的排水孔。實際應用中，空氣經過第一透氣孔進入通風腔，然后再從通風腔經過第二透氣孔進入UPS機箱內部，為UPS機箱內部的電池散熱。而當有水從第一透氣孔進入時，水也會被限制在通風腔內，由于重力作用，水會往下流，并通過通風腔的排水結構流到外層板底部的排水孔，然后排出機箱外，保護UPS機箱內的電池和其他電子零部件。
- 專利類型實用新型
- 申請人易事特集團股份有限公司;
- 發明人梁宇;
- 地址523808 廣東省東莞市松山湖科技產業園區工業北路6號
- 申請號CN201520992975.7
- 申請時間2015年12月04日
- 申請公布號CN205195096U
- 申請公布時間2016年04月27日
- 分類號H02B1/56(2006.01)I;H02B1/28(2006.01)I;
