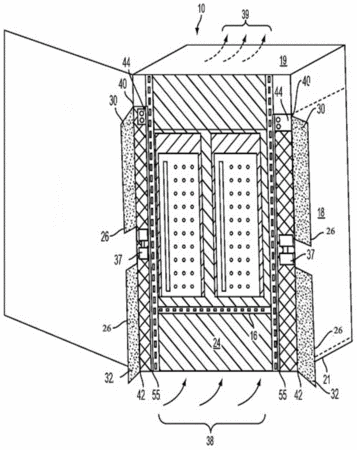

摘要：用于電力工程的具有改善熱特性和電纜管理的配電柜，配電柜的機架的兩側分別設有多個隔熱柵欄，每個隔熱柵欄由連接板固接以形成托架，分別密封配電柜兩側的開啟空隙；沿每個隔熱柵欄的長度方向均分別設有柵欄槽幫，位于配電箱的中上部的柵欄槽幫經第一門樞和第一面板鉸接，位于中下部的柵欄槽幫經第二門樞與第二面板鉸接；位于配電柜的一側的中上部的隔熱柵欄、柵欄槽幫、第一面板圍合成第一通道；位于中下部的隔熱柵欄、柵欄槽幫、第二面板圍合成與第一通道上下對齊的第二通道；配電柜兩側的結構對稱；位于中上部的隔熱柵欄頂端設有活動插塞；位于中下部的隔熱柵欄的底部設有鎖栓構件；電纜經配電柜頂部的小孔穿出后進入第一通道和第二通道。
- 專利類型實用新型
- 申請人北京建筑大學;
- 發明人王振;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201520523995.X
- 申請時間2015年07月17日
- 申請公布號CN204809713U
- 申請公布時間2015年11月25日
- 分類號H02B1/56(2006.01)I;H02B1/20(2006.01)I;
