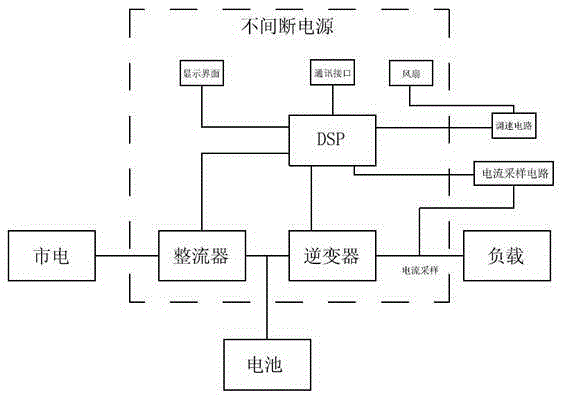

摘要：本實用新型涉及不間斷電源技術領域，具體涉及一種可實現風扇多檔位調速的不間斷電源，其電路包括數字信號處理器和風扇調速電路，風扇調速電路包括調速電路和電流采樣電路，調速電路包括限流電阻和用于短接限流電阻的開關管，數字信號處理器根據電流采樣電路提供的電子負載的電流大小控制輸出至開關管的脈沖信號的占空比，開關管導通則限流電阻被短接，開關管截止則限流電阻工作，調速電路的輸出端接散熱風扇，本實用新型通過控制輸入至開關管的脈沖信號的占空比，可控制電源實際供給風扇的電壓，進而達到對風扇的多檔位調速以降低噪音的目的。
- 專利類型實用新型
- 申請人易事特集團股份有限公司;
- 發明人賈芳;
- 地址523808 廣東省東莞市松山湖科技產業園區工業北路6號C-1棟3樓
- 申請號CN201520936863.X
- 申請時間2015年11月23日
- 申請公布號CN205160135U
- 申請公布時間2016年04月13日
- 分類號H02J7/00(2006.01)I;F04D27/00(2006.01)I;
