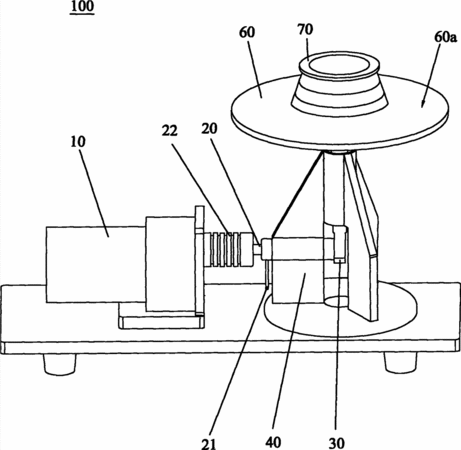

摘要：本發明提供了一種電動流盤測試儀，其特征在于，包括：電機、轉動軸、凸輪、座架、豎向軸、圓盤及圓模，圓模置于圓盤上，試樣置于圓模內，座架分別在水平方向和豎直方向設置有第一通槽及第二通槽，凸輪位于座架的內部且設置有用于和轉動軸固定連接的第一連接槽，由第一連接槽的側壁向外漸開延伸形成一段曲面部，轉動軸可自由轉動的收容于第一通槽內且一端與電機連接，另一端凸伸入第一連接槽與凸輪連接，豎向軸可自由豎直運動的收容于第二通槽內且抵觸連接于圓盤與曲面部之間，電機通過轉動軸驅動凸輪轉動，曲面部通過豎向軸帶動圓盤做豎直方向的運動。本發明是一種能夠提高測試準準確度、減輕試驗人員工作強度的電動流盤測試儀。
- 專利類型發明專利
- 申請人深圳國技儀器有限公司;
- 發明人郭冰;朱平;邱利明;廖海祁;
- 地址518101 廣東省深圳市寶安區西鄉街道桃花源科技創新園C棟孵化樓二層C
- 申請號CN201210171060.0
- 申請時間2012年05月23日
- 申請公布號CN102890141A
- 申請公布時間2013年01月23日
- 分類號G01N33/00(2006.01)I;
