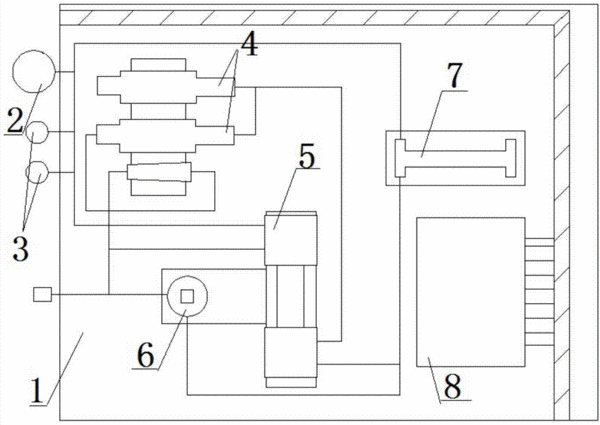

摘要：本實用新型屬于汽車檢測領域，涉及一種便攜式尾氣檢測系統，尤其涉及一種基于ZigBee無線通訊的便攜式尾氣分析儀采樣箱。包括箱體、油水分離器、過濾器、電磁閥、微型氣泵、氮氧傳感器、機芯氣室、ZigBee無線通訊板，所述的箱體為尺寸500mm×400mm×300mm的長方體鋁制手提箱；所述的油水分離器與過濾器安裝在箱體外部，通過軟管與尾氣采集氣路連接；所述的微型氣泵通過電磁閥一端與外部待測氣體連接，另一端與機芯氣室進氣端連接；所述的氧氣傳感器一端與機芯氣室出氣端連接，另一端通到手提箱排氣口。本實用新型上位機和下位機中間基于ZigBee通訊，方便、快捷、先進；上位機也能獲得車載OBD系統中的數據，使得更多數據能在上位機界面上顯示，實現了尾氣數據及汽車上其他數據的多功能顯示，市場前景廣闊。
- 專利類型實用新型
- 申請人天津圣納科技有限公司;
- 發明人王海相;王金剛;
- 地址300112 天津市西青區中北工業園金霞路18號
- 申請號CN201420702450.0
- 申請時間2014年11月21日
- 申請公布號CN204255708U
- 申請公布時間2015年04月08日
- 分類號G01N1/24(2006.01)I;
