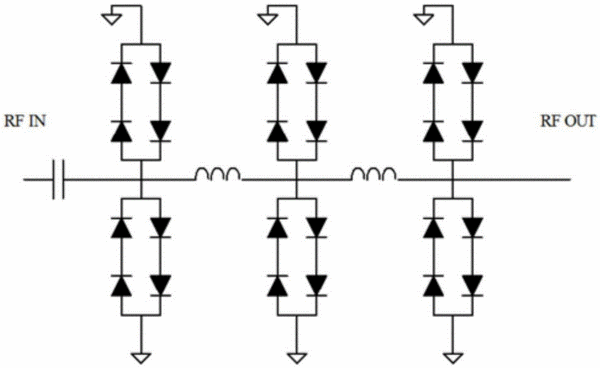

摘要：本實用新型提出一種射頻寬帶限幅器，包含一個金屬屏蔽腔體、輸入接頭、輸出接頭，所述的金屬屏蔽腔體內還包含有限幅保護電路；所述的金屬屏蔽腔體內還包含限幅保護電路；所述的限幅保護電路的信號通路依次為：輸入接頭(RF?IN)、輸入電容、第一靜電釋放二極管組、第一等效電感、第二靜電釋放二極管組、第二等效電感、第三靜電釋放二極管組、輸出接頭(RF?OUT)；所述的第一等效電感和第二等效電感為PCB走線產生。本實用新型的優點是：對超過門限電平的大功率輸入信號進行有效限幅，保護了矢量網絡分析儀的接收機后級敏感電路和器件；采用了靜電釋放二極管組成限幅器的無源設計，器件體積小，適用于批量生產和調試。
- 專利類型實用新型
- 申請人成都天大儀器設備有限公司;
- 發明人鄭兆祥;
- 地址610041 四川省成都市高新區創業路14-16號
- 申請號CN201521016085.9
- 申請時間2015年12月08日
- 申請公布號CN205179001U
- 申請公布時間2016年04月20日
- 分類號H03G11/02(2006.01)I;
