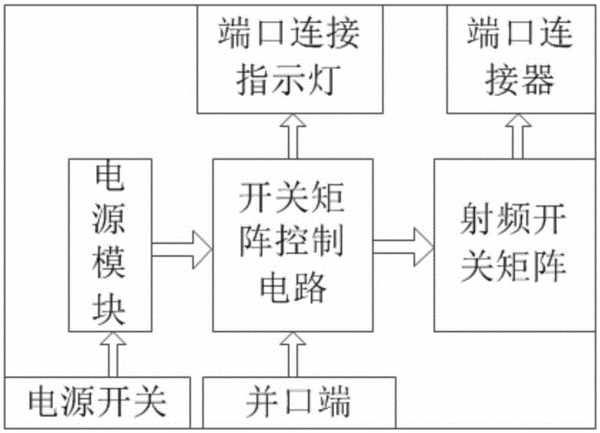

摘要：本實用新型提供了一種多端口測試裝置，包含并口端、開關矩陣控制電路、射頻開關矩陣、電源模塊、端口連接器；所述的并口端與開關矩陣控制電路的輸入相連，開關矩陣控制電路的輸出與射頻開關矩陣的控制端相連，以控制射頻開關矩陣對應的開關開啟閉合；所述的射頻開關矩陣由若干單刀雙擲的電子射頻開關組成，射頻開關矩陣的輸出、輸入分別對應連接端口連接器；所述的電源模塊提供開關矩陣控制電路及射頻開關矩陣所需用電。本實用新型的優點在于：擴展了矢量網絡分析儀的端口，提高了對多RF端口器件測試的效率；使用CPLD做電子射頻開關的控制，速度快，全并行輸出，可實現所有控制信號同步輸出，保證開關的同步切換。
- 專利類型實用新型
- 申請人成都天大儀器設備有限公司;
- 發明人鄭兆祥;
- 地址610041 四川省成都市高新區創業路14-16號
- 申請號CN201521011205.6
- 申請時間2015年12月08日
- 申請公布號CN205160550U
- 申請公布時間2016年04月13日
- 分類號H04L12/26(2006.01)I;
