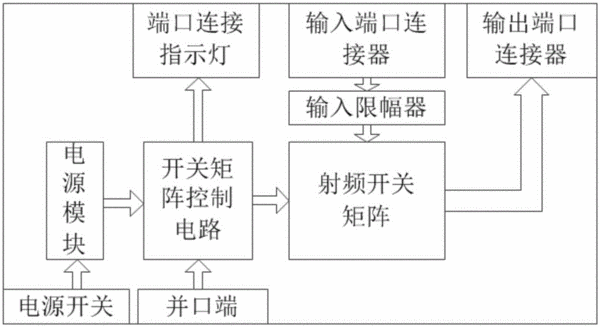

摘要：本實用新型提出一種多端口擴展測試裝置，包含并口端、開關矩陣控制電路、射頻開關矩陣、電源模塊、輸入端口連接器、輸出端口連接器、輸入限幅器；所述并口端與開關矩陣控制電路的輸入相連，開關矩陣控制電路的輸出與射頻開關矩陣的控制端相連，以控制射頻開關矩陣對應的開關開啟閉合；所述射頻開關矩陣由若干單刀雙擲的電子射頻開關組成，射頻開關矩陣的輸入與輸入限幅器的輸出相連；所述輸入限幅器的輸入與輸入端口連接器相連；所述的射頻開關矩陣的輸出與輸出端口連接器相連。本實用新型的優點是：擴展了矢量網絡分析儀的端口，提高了對多RF端口器件測試的效率；使用了輸入限幅器，實現了對本實用新型裝置本身及矢量網絡分析儀的保護。
- 專利類型實用新型
- 申請人成都天大儀器設備有限公司;
- 發明人鄭兆祥;
- 地址610041 四川省成都市高新區創業路14-16號
- 申請號CN201521016083.X
- 申請時間2015年12月08日
- 申請公布號CN205246774U
- 申請公布時間2016年05月18日
- 分類號G01R31/00(2006.01)I;
