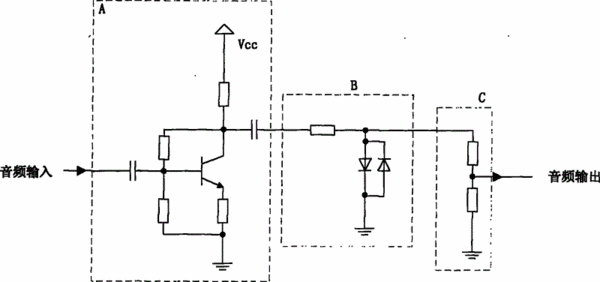

摘要：本實用新型涉及一種用于音頻功率放大器的限幅電路，包括放大電路A、限幅電路B、和調整電路C；所述放大電路A包括晶體管放大電路，音頻輸入信號經過一個串聯電容和電阻分壓器輸入晶體管的基極，再經過一個串聯電容從晶體管的集電極輸出到所述限幅電路B；所述限幅電路B包括一端接地的兩個反向并聯的二極管；來自放大電路A的音頻信號經過一個串聯電阻后加到所述二極管的一端，并輸出到所述調整電路C；所述調整電路C通過兩個分壓電阻調整來自所述限幅電路B的音頻信號。本實用新型在普通二極管限幅電路前增加一級放大電路，通過調整放大器增益，實現限幅電平的自由調整，而且成本低、工作可靠。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人鄒楠;
- 地址518053 廣東省深圳市華僑城康佳集團發展中心
- 申請號CN200920261928.X
- 申請時間2009年12月23日
- 申請公布號CN201699662U
- 申請公布時間2011年01月05日
- 分類號H03G11/02(2006.01)I;
