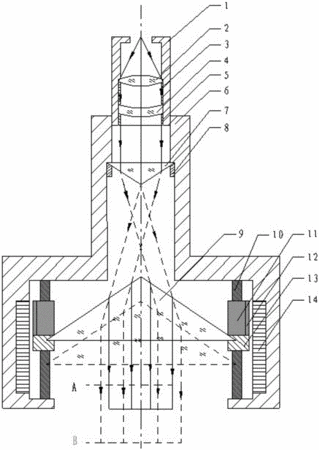

摘要：本實用新型涉及一種空心圓環光束直徑調節裝置，包括準直鏡外殼，所述的準直鏡外殼安裝在光束變換機構外殼上，準直鏡外殼內通過雙凸鏡壓圈固定安裝有雙凸鏡，雙凸鏡下方通過平凹鏡壓圈安裝有平凹鏡；固定旋轉棱錐通過固定旋轉棱錐壓圈安裝在光束變換機構外殼上部，光束變換機構外殼下部通過動旋轉棱錐固定座設置有動旋轉棱錐，動旋轉棱錐固定座安裝在導軌滑塊上，導軌滑塊設置在直線導軌上，導軌滑塊上還設置有音圈電機動子，對應音圈電機動子的光束變換機構外殼上還設置有音圈電機定子。所述的一種空心圓環光束直徑調節裝置，其能夠提高薄壁零件圓孔加工的效率，提高勞動生產率，節約勞動時間，降低加工人員的勞動強度。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人楊墨;呂玉梅;韓偉娜;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201520919276.X
- 申請時間2015年11月17日
- 申請公布號CN205166175U
- 申請公布時間2016年04月20日
- 分類號B23K26/00(2014.01)I;
