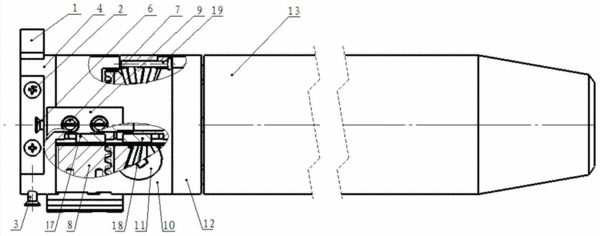

摘要：本實用新型涉及適用于大直徑深孔加工的刀具技術領域，具體是涉及一種導向塊徑向可調式深孔鏜刀。包括刀桿，刀桿前端設置有導向塊徑向調整機構，導向塊徑向調整機構前端通過安裝有導向塊，導向塊緊固在導向塊座上，導向塊座前端設置有刀座，刀片固定安裝在刀座內，所述的導向塊徑向調整機構包括與刀桿相連的底座，底座上設置有本體，本體的軸套上安裝有聯動盤，聯動盤一側設置為錐齒結構，三個小錐齒輪以間隙配合安裝在本體圓周上均勻分布的三個孔內。其通過設置深孔鏜刀徑向可調式導向機構，可根據刀尖的懸伸長度調整導向塊的徑向尺寸，以滿足不同孔徑的深孔加工時的導向需求，操作簡便、快捷，精度高，在保證深孔加工表面質量的同時，降低了刀具成本。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人張莉英;孫鑠;段禹龍;季律;王怡舜;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201520151205.X
- 申請時間2015年03月17日
- 申請公布號CN204470626U
- 申請公布時間2015年07月15日
- 分類號B23B27/00(2006.01)I;
