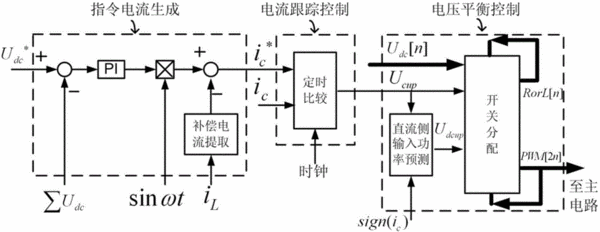

摘要：本發明公開了一種基于功率器件開關分配的級聯型逆變器電壓平衡控制方法，根據指令電流信號瞬時值ic*和并網電流瞬時值ic，由電流跟蹤控制決定逆變器輸出電壓的升降，生成開關動作指令Ucup；根據并網電流瞬時值ic和開關動作指令Ucup，預測開關動作對級聯單元直流側輸入功率的影響，生成直流側輸入功率預測信息Udcup；對直流側電壓Udc[n]進行采樣，根據各級聯單元直流側電壓的大小和直流側輸入功率預測信息，決定開關動作分配的優先權，將開關動作優先分配至直流側電壓最大或最小的級聯單元，最終形成開關狀態PWM[2n]；本發明能夠消除各級聯單元間直流側電壓不平衡現象，可提高裝置可靠性，改善并網電流的電能質量。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人羅安;熊橋坡;劉蕓;寇磊;周發云;黎小聰;劉雷;馬伏軍;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201210171590.5
- 申請時間2012年05月29日
- 申請公布號CN102664549B
- 申請公布時間2014年07月09日
- 分類號H02M7/537(2006.01)I;H02J3/18(2006.01)I;H02J3/01(2006.01)I;
