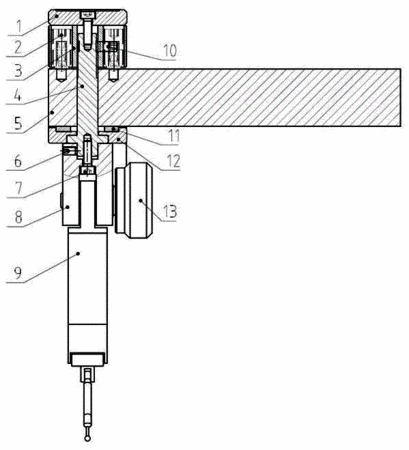

摘要：本實用新型公開了一種應用于測量檢測領域傳感器的90度旋轉定位裝置，包括定位端蓋，定位鋼珠盤，橫臂，轉軸，墊圈，連接頭，玻珠頂絲，緊定螺釘，緊固螺釘，墊片以及傳感器的鎖緊螺絲，其中連接頭與轉軸通過緊固螺釘和緊定螺釘剛性連接，墊圈的最小內圈與轉軸的最大外徑間隙配合安裝，POM墊片穿過轉軸裝在墊圈上，然后將轉軸安裝在橫臂上，將裝好玻珠頂絲的定位鋼珠盤安裝在轉軸上，調節玻珠頂絲使其力度合適，然后鎖緊定位鋼珠盤圓周上的緊定螺釘，最后將定位端蓋用螺釘與轉軸剛性連接。本實用新型具有結構簡單，加工簡便，定位精度和重復性高。
- 專利類型實用新型
- 申請人陜西威爾機電科技有限公司;
- 發明人范厚杰;馬丁;趙寶云;
- 地址710065 陜西省西安市高新區丈八二路16號
- 申請號CN201520878226.1
- 申請時間2015年11月06日
- 申請公布號CN205090153U
- 申請公布時間2016年03月16日
- 分類號F16M11/06(2006.01)I;F16M11/08(2006.01)I;F16M11/16(2006.01)I;
