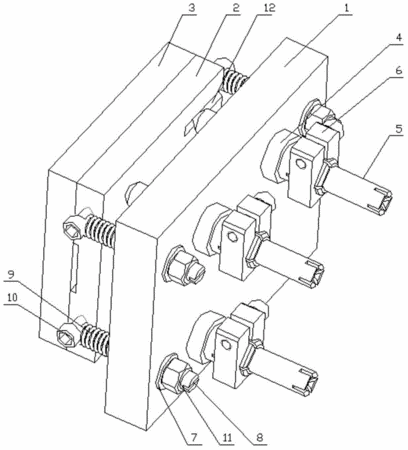

摘要:本實用新型提供一種反射鏡多維調整裝置,包括調節基座、反射鏡背板、反射鏡、連接機構和調節機構,所述反射鏡背板一側安裝反射鏡,另一側與調節基座相對應,所述調節機構的數量為三個并且成直角三角形排列在調節基座上,所述調節機構包括調節套、調節螺桿和鎖緊塊,所述調節套一端深入到調節基座內,另一端的外側套裝鎖緊塊,所述調節螺桿的前端穿過調節套與反射鏡背板的背面相抵,所述連接機構用于彈性連接反射鏡背板和調節基座。本實用新型的有益效果是解決反射鏡在調整過程中反射鏡的中心位置不能移動的問題,同時也解決了現有的一些調整機構,調節完成后,不能鎖緊固定的問題。
- 專利類型實用新型
- 申請人天津港東科技發展股份有限公司;
- 發明人翟永春;
- 地址300384 天津市南開區華苑產業園區鑫貿科技園G座EF單元
- 申請號CN201520721283.9
- 申請時間2015年09月17日
- 申請公布號CN205080302U
- 申請公布時間2016年03月09日
- 分類號G02B7/182(2006.01)I;G02B7/198(2006.01)I;
