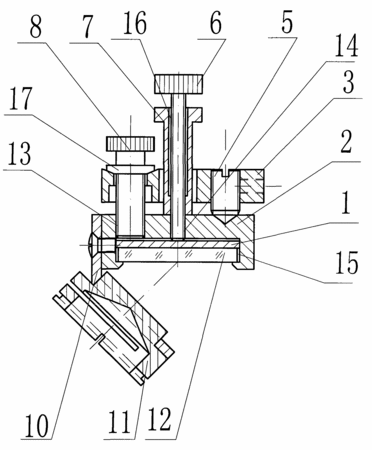

摘要：本發明公開了一種反射鏡裝置，包括鏡架調整板(2)、固定板(3)和鏡片(12)，所述鏡架調整板與固定板(3)之間設置有壓縮彈簧(4)，其特征在于在所述固定板(3)上設置有定位螺釘(5)、以及兩個拉緊調整螺釘(8)，在所述固定板上還設置有鎖緊螺釘(9)，所述鎖緊螺釘(9)與所述定位螺釘(5)、兩個拉緊調整螺釘(8)分設在固定板(3)的四個角上，且所述鏡架調整板(2)上設置有與所述兩個拉緊調整螺釘(8)分別對應匹配的第一螺孔(13)。本發明采用拉緊調整螺釘對鏡架調整板進行調整后，采用鎖緊螺釘固定，其鎖緊可靠，永不松動，調整后參數穩定，解決了激光設備中反射鏡光路系統穩定性差的問題，提高了激光設備激光頭的移動速度和運動精度。
- 專利類型發明專利
- 申請人瑞安市博業激光應用技術有限公司;
- 發明人吳旭浩;宮長海;吳慶隆;程盈淦;
- 地址325200 浙江省瑞安市濱江大道848-852號瑞安水產城
- 申請號CN200810163226.8
- 申請時間2008年12月09日
- 申請公布號CN101441311B
- 申請公布時間2010年10月13日
- 分類號G02B7/182(2006.01)I;B23K26/00(2006.01)I;
