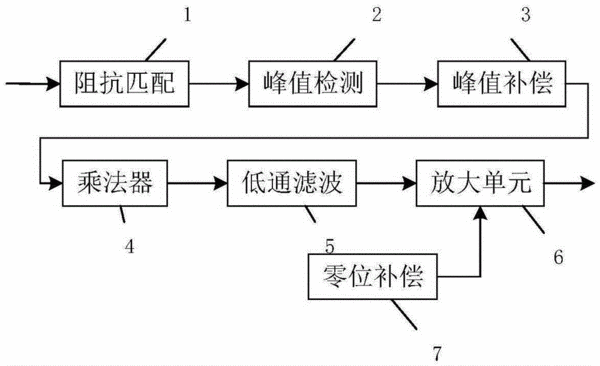

摘要：本實用新型公開了一種低射頻功率檢測電路，該檢測電路將射頻輸入信號連接至匹配負載，然后經過基于檢波二極管的峰值檢測電路處理，峰值檢測電路的輸出連接至峰值補償電路，使得補償之后的直流電平與射頻信號峰值基本一致。補償電路的輸出連接至乘法器的兩個輸入端，乘法器的輸出經濾波、放大、零位補償之后，在檢測電路輸出端得到一個與待測信號功率成正比的直流信號。該實用新型的特點是：各功能電路相對獨立，調試方便；補償電路可精細調節，在一定頻率和功率范圍內測量準確度較高；通過設定電路參數，響應速度靈活可調；能滿足高達幾百毫瓦的射頻信號功率測量，有較好的實用價值和應用前景。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人李冬;王弘毅;秦斌;陳德智;劉開鋒;王曉敏;趙鵬;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201520748913.1
- 申請時間2015年09月25日
- 申請公布號CN205049652U
- 申請公布時間2016年02月24日
- 分類號G01R21/00(2006.01)I;
