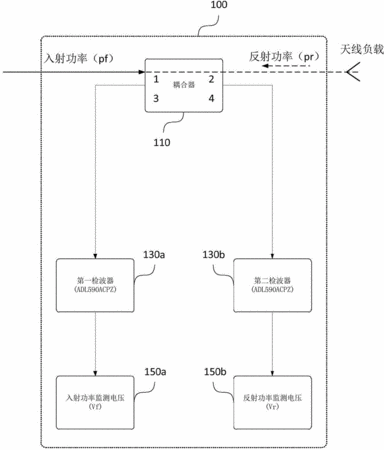

摘要：本發明提供一種基于駐波檢測的采集電路和功率監控電路，包括功率分配器、第一檢波器和第二檢波器，功率分配器分別連接于發射電路和天線負載，用于獲取入射功率發射電路上的入射功率和天線負載上的反射功率并予以輸出；第一檢波器，連接功率分配器，用于接收入射功率并將入射功率轉換成其所對應的入射功率監測電壓值；第二檢波器，連接功率分配器，用于接收反射功率并將反射功率轉換成其所對應的反射功率監測電壓值。在此基礎上，本發明所提供基于駐波檢測的功率監控電路來將所述采集電路應用于功率監控中，進而實現對于末級放大電路發射功率是否發射正常的監控，以防止射頻信號發射電路上的射頻器件因發射功率過高而損壞。
- 專利類型發明專利
- 申請人重慶微標科技有限公司;
- 發明人段文彬;葉榮安;楊紅;熊勇;關敬濤;
- 地址401121 重慶市北部新區黃山大道中段5號水星科技大廈B座南翼寫字樓4層6號
- 申請號CN201410401521.8
- 申請時間2014年08月14日
- 申請公布號CN104155511A
- 申請公布時間2014年11月19日
- 分類號G01R21/00(2006.01)I;
