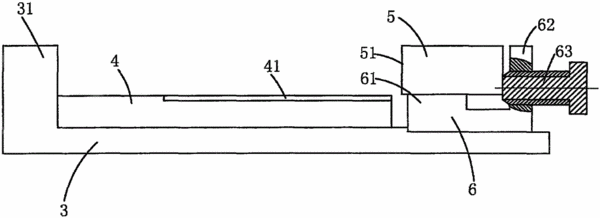

摘要：本實用新型公開了一種復制光柵的分離器，屬于復制光柵的分離技術領域。包括一支撐底板；一固接于支撐底板上的彈性承座，所述彈性承座上設有一凹槽用于放置母光柵；一位于支撐底板上可左右滑動的推塊，所述推塊位于凹槽一側且其下表面不低于所述彈性承座的上表面；還包括一固接于支撐底板上的固定座，所述固定座兩側具有左、右凸塊，所述推塊可滑動位于該左凸塊上，所述右凸塊上設有至少一個螺釘用于推動推塊；所述固定座粘合在支撐底板上或與支撐底板一體連接；所述支撐底板遠離推塊的一側向上延伸出一阻擋部用于頂住彈性承座。本實用新型與現有技術相比，其有益效果在于結構簡單緊湊、操作方便，并且對光柵表面損壞度低，安全度高。
- 專利類型實用新型
- 申請人深圳市激埃特光電有限公司;
- 發明人林新佺;
- 地址518116 廣東省深圳市龍崗區深長崗科技工業園錦龍一路8號
- 申請號CN201520654151.9
- 申請時間2015年08月27日
- 申請公布號CN204997558U
- 申請公布時間2016年01月27日
- 分類號B25B11/00(2006.01)I;
