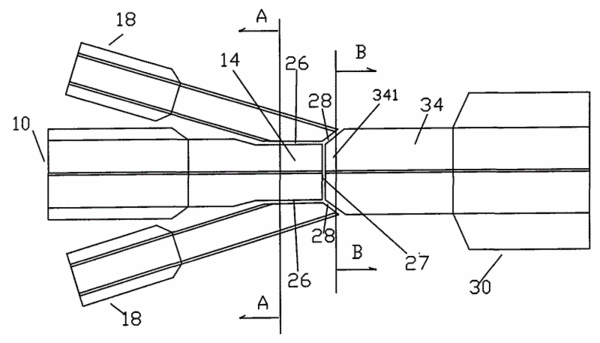

摘要:本實用新型公開了一種光纖端面泵浦合束器,包括信號輸入光纖、輸出雙包層光纖、至少一根泵浦輸入光纖,所述信號輸入光纖與輸出雙包層光纖通過端面連接,輸出雙包層光纖的內包層的末端為多邊棱臺,所述泵浦輸入光纖與信號輸入光纖在側面連接,所述信號輸入光纖的側面結合處的包層為多邊形棱柱,所述多邊形棱柱和多邊棱臺的截面邊數與泵浦輸入光纖的數量匹配,所述泵浦輸入光纖結合處的一邊成短楔形,與多邊棱臺側邊配合,其端部向外延伸與所述輸出雙包層光纖的多邊棱臺側邊配合,各光纖結合面之間通過折射率匹配膠或火焰燒結方式結合在一起。其制作簡單且不破壞雙包層光纖的纖芯,能提供良好的反向隔離性能和減少信號損耗。
- 專利類型實用新型
- 申請人深圳朗光科技有限公司;
- 發明人朱學文;董杰;
- 地址518040廣東省深圳市福田區車公廟泰然六路泰然蒼松大廈南座510
- 申請號CN200920132577.2
- 申請時間2009年06月05日
- 申請公布號CN201417320Y
- 申請公布時間2010年03月03日
- 分類號G02B6/26(2006.01)I;H01S3/091(2006.01)I;
