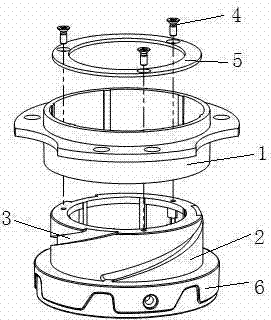

摘要：本實用新型公開了一種顯微鏡光學照明系統中聚光鏡升降機構，包括外轉套和安裝聚光鏡的內轉套，內轉套位于外轉套空腔內。在內轉套外壁上設有數道均勻分布的上端開口的螺旋槽，外轉套內壁上設有與螺旋槽數量對應的橫向伸出的導向柱，導向柱伸入螺旋槽內；在內轉套上端面安裝有將螺旋槽上端開口封閉的擋環以使導向柱不能從螺旋槽上端脫出。在內轉套下端具有一突起的手旋部，該手旋部的尺寸大于外轉套內徑以對內轉套的向上行程進行限定。本升降機構結構簡單，加工容易，而且上下行程的定位更加簡單和可靠。與原升降機構相比，明顯提高了裝配效率，降低了工人對裝配技能的要求，升降平穩可靠。
- 專利類型實用新型
- 申請人重慶奧特光學儀器有限責任公司;
- 發明人陶興泉;
- 地址400707 重慶市北碚區蔡家崗鎮鳳棲路6號13幢3號
- 申請號CN201420523811.5
- 申請時間2014年09月12日
- 申請公布號CN204028455U
- 申請公布時間2014年12月17日
- 分類號G02B21/08(2006.01)I;
