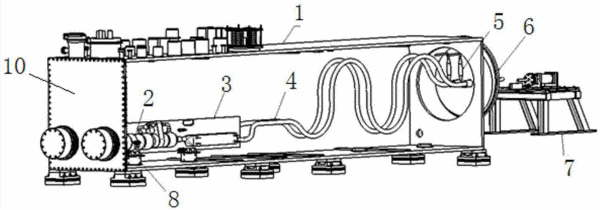

摘要：本實用新型公開了一種S彎超導母線的機械性能測試平臺，包括有線圈終端盒，電流引線安裝在引線法蘭上，正、負電流引線通過接頭與電流終端盒內兩個S彎超導母線的一端錫焊并固定在支撐隔板上，兩個S彎超導母線的另一端分別從線圈終端盒的外側法蘭中穿出與機械應力發生裝置連接；機械應力發生裝置包括有行程可調氣缸傳動連接拉桿，拉桿的端部采用球形鉸鏈，拉桿的另一端與S彎超導母線固定連接；線圈終端盒的外側法蘭上焊接有波紋管，液氮進管通過波紋管深入線圈終端盒內，液氮進管深入線圈終端盒的部分通過絕緣子與S彎超導母線連接。本實用新型滿足S彎超導母線真空狀態下的低溫測試要求、S彎超導母線在80K溫度下絕緣性能、機械性能的測試要求。
- 專利類型實用新型
- 申請人合肥聚能電物理高技術開發有限公司;
- 發明人周能濤;吳杰峰;
- 地址230031 安徽省合肥市蜀山湖路350號中科院等離子體物理研究所研制中心1126信箱
- 申請號CN201220378675.6
- 申請時間2012年08月01日
- 申請公布號CN202837112U
- 申請公布時間2013年03月27日
- 分類號G01N3/18(2006.01)I;
