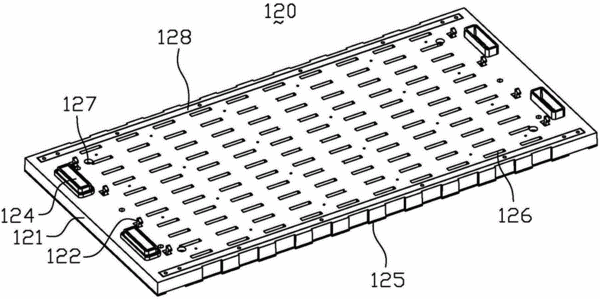

摘要：本實用新型提供一種LED顯示屏單元及大屏幕LED顯示屏，包括框架、多個顯示模塊及電源控制盒，框架包括頂部橫梁、底部橫梁及兩個縱梁，頂部橫梁、底部橫梁及兩個縱梁交錯地首尾連接，電源控制盒的兩端與頂部橫梁及底部橫梁的中部連接；電源控制盒與每個縱梁之間均形成有多個安裝區域，每個安裝區域均延伸至電源控制盒及對應的縱梁上，每個安裝區域包括兩個排針接口，安裝區域的兩個排針接口沿著縱梁的長度方向間隔地設置在縱梁的前部安裝面上；顯示模塊安裝在安裝區域上，每個顯示模塊包括PCB板，每個PCB板后部安裝面的兩端上均設有與對應安裝區域的兩排針接口插接的兩排針插座，使得顯示模塊可以兩端互換的安裝在安裝區域省時省力。
- 專利類型實用新型
- 申請人湖南新亞勝科技發展有限公司;
- 發明人梁軍;梁展;肖科;周浩;
- 地址410201 湖南省長沙市開福區青竹湖路108號
- 申請號CN201520719678.5
- 申請時間2015年09月17日
- 申請公布號CN204946488U
- 申請公布時間2016年01月06日
- 分類號G09F9/33(2006.01)I;
