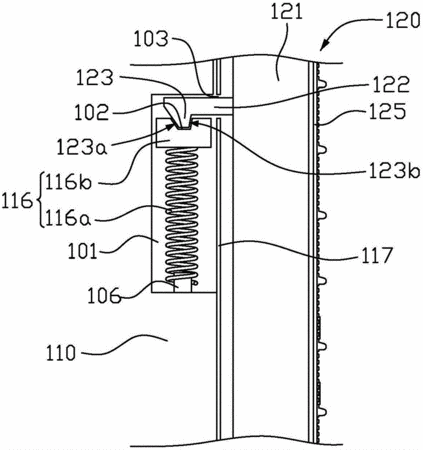

摘要：本發明提供一種LED顯示屏單元，包括主體框架及多個顯示模塊，主體框架的前部安裝面上形成有多個安裝區域，每個安裝區域包括兩個安裝槽，每個安裝槽安裝有一鎖條，鎖條包括第一彈性元件和卡條，第一彈性元件與卡條均位于安裝槽內，第一彈性元件的一端連接在安裝槽的底壁上，第一彈性元件的另一端與卡條連接，卡條遠離第一彈性元件的端部設有卡槽；顯示模塊包括PCB及安裝PCB的底殼，底殼的后部安裝面上凸設有兩個卡扣，兩個卡扣進入兩個安裝槽內并在第一彈性元件的作用下與卡槽卡接鎖定。本發明的LED顯示屏單元便于拆裝。本發明還提供一種具有該LED顯示屏單元的大屏幕LED顯示屏及其組裝方法。
- 專利類型發明專利
- 申請人湖南新亞勝科技發展有限公司;
- 發明人梁軍;梁展;肖科;周浩;
- 地址410201 湖南省長沙市開福區青竹湖路108號
- 申請號CN201510590935.4
- 申請時間2015年09月17日
- 申請公布號CN105070219A
- 申請公布時間2015年11月18日
- 分類號G09F9/33(2006.01)I;
