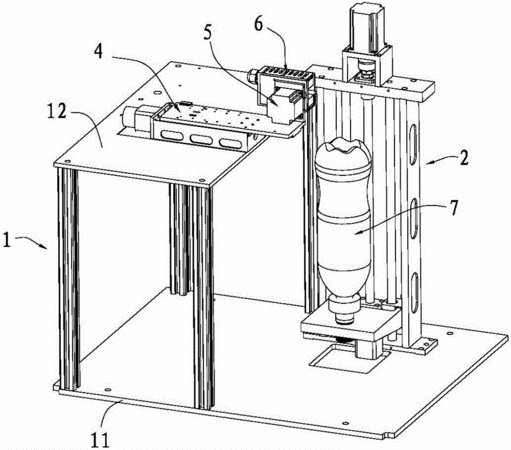

摘要：本實用新型公開了一種PET瓶外形尺寸以及壁厚檢測機構，其包括機架、旋轉升降夾座、攝像裝置、X軸移動機構、R軸旋轉裝置和激光探測頭，旋轉升降夾座設置在機架的底板上，X軸移動機構和攝像裝置設置在機架的頂板上，激光探測頭通過R軸旋轉裝置設置在X軸移動機構上；本實用新型的結構設計巧妙、合理，將PET瓶體放置在旋轉升降夾座的瓶體夾具上，由升降馬達和旋轉馬達相應帶動PET瓶體在攝像裝置和激光探測頭的面前作出升降以及旋轉的動作，以配合攝像裝置全方位取圖，相應獲得PET瓶身的外形尺寸；同時激光探測頭的激光照射到PET瓶上，通過三角測量法由測量系統計算PET瓶身的壁厚值，大大提高了測量精度、速度。
- 專利類型實用新型
- 申請人東莞市嘉儀自動化設備科技有限公司;肇慶市嘉儀儀器有限公司;
- 發明人白仲文;鄭長文;
- 地址523000 廣東省東莞市東城區主山上三杞工業大道立洲科技園3號樓501
- 申請號CN201520635826.5
- 申請時間2015年08月22日
- 申請公布號CN204924189U
- 申請公布時間2015年12月30日
- 分類號G01B11/06(2006.01)I;G01B11/24(2006.01)I;
