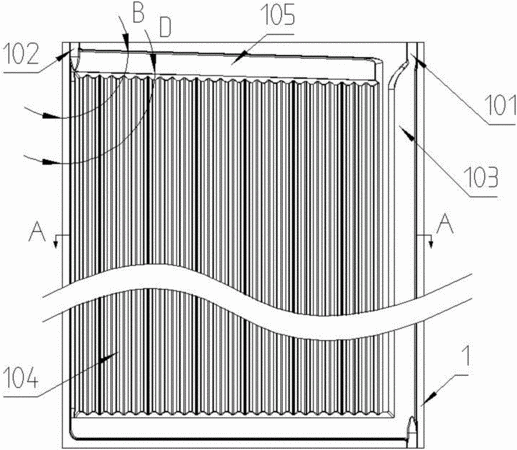

摘要：本實用新型公開了一種平板太陽能一體機集熱器，包括集熱板芯，集熱板芯為兩塊不銹鋼板沖壓成型后焊接而成，兩不銹鋼板正面貼合形成介質流動管路，所述的集熱板芯設置有介質入口、介質出口、介質通道、導熱通道、匯流通道，導熱通道為豎直設置的中空管道，介質入口通過介質通道連接導熱通道的底部入口，匯流通道設置在導熱通道的頂部，匯流通道連通導熱通道的頂部出口，匯流通道的頂部設置有介質出口。本實用新型將集熱器的集熱板芯通過兩塊不銹鋼板沖壓成型后焊接而成，解決了導熱管數量多導致的成本及工作可靠性問題，制造成本低、工作穩定、介質循環速度快、能夠實現熱水器的快速加熱。
- 專利類型實用新型
- 申請人山東桑樂太陽能有限公司;
- 發明人王斌;韓敬俊;竇圣飛;李德龍;楊立坤;
- 地址250014 山東省濟南市歷下區科院路19號
- 申請號CN201620807000.7
- 申請時間2016年07月28日
- 申請公布號CN205878650U
- 申請公布時間2017年01月11日
- 分類號F24J2/20(2006.01)I;F24J2/30(2006.01)I;
