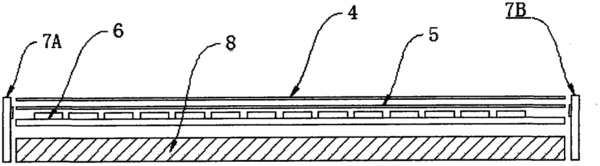

摘要：本實用新型涉及一種帶光電傳感器的顯示屏，包括LED面板層、LED面板驅動電路、濾光層以及外層玻璃；所述LED面板層由單塊蜂窩型LED陣列組合而成，每塊蜂窩型LED陣列上按照六邊形排列方式排列像素點，在6個像素點的中心，設置有一直徑大于像素點的光電接收管，光電接收管被像素點包圍；所述LED面板驅動電路安裝在LED面板層下方；所述濾光層安裝在外層玻璃和LED面板層之間，該濾光層為藍色濾光鏡，在所述屏幕的頂部和底部，還安裝有條形LED光源；本實用新型在像素點的中心增加光電接收管，從屏幕外投射過來的光線可以被該光電接收管吸收，同時在LED面板層和外層玻璃之間增加了濾光層，該層對外部光源進行光進行預處理較少光量。
- 專利類型實用新型
- 申請人青島坤顯電子有限公司;
- 發明人肖帥;
- 地址266000 山東省青島市嶗山區文嶺路與石嶺路交匯處名匯國際B座27層
- 申請號CN201520330260.5
- 申請時間2015年05月16日
- 申請公布號CN204904736U
- 申請公布時間2015年12月23日
- 分類號G09F9/33(2006.01)I;G09G3/32(2006.01)I;
