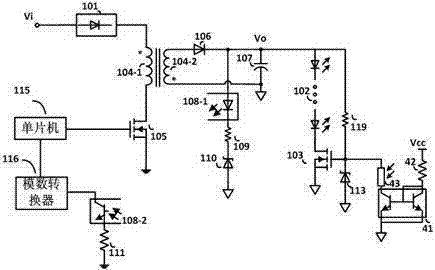

摘要：本實用新型提出一種LED電視背光電路，解決了現有技術中LED電視的亮度需要人工調整的問題。一種LED電視背光電路，包括：輸入端口，輸出端口，整流單元，變壓器，原邊功率開關，副邊二極管，輸出電容器，LED光源，電流鏡，光敏元件，第一齊納二極管，副邊功率開關，光電耦合器，模數轉換器，單片機，單片機的輸入端子連接到所述模數轉換器的輸出端，其輸出端輸出脈沖信號控制原邊功率開關導通和關斷。本實用新型的LED電視背光電路，能夠根據外部環境的光線對顯示亮度進行調整，達到更好的顯示效果。
- 專利類型實用新型
- 申請人青島坤顯電子有限公司;
- 發明人肖帥;
- 地址266071 山東省青島市市南區寧夏路288號青島軟件園12號樓A座407室
- 申請號CN201220649678.9
- 申請時間2012年12月01日
- 申請公布號CN202976778U
- 申請公布時間2013年06月05日
- 分類號G09G3/32(2006.01)I;
