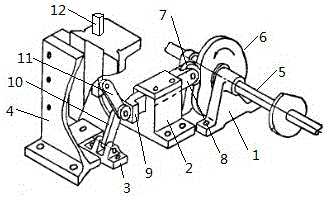

摘要：本專利公開了一種可實現墻板自動送板的用于墻板成型的送板機構，包括通過動力帶動的凸輪軸，在凸輪軸上設有凸輪，凸輪軸通過軸承支撐在第一座體上，在第一座體的側向設有第二座體，第二座體上開有第一導向孔，第一導向孔內穿設有第一推桿，凸輪用于推動第一推桿運動，在第一推桿的端部與第二座體的側面之間設有復位彈簧，在第二座體的側向分別設有第三座體和第四座體，第三座體與一第一肘桿的一端鉸接，該第一肘桿的另一端與一第二肘桿的一端鉸接，第一推桿的端面與所述第一肘桿和第二肘桿的鉸接部位固定，該第二肘桿的另一端與一第二推桿鉸接，在所述第四座體上開有第二導向孔，所述第二推桿穿設于所述第二導向孔。
- 專利類型實用新型
- 申請人重慶佐恩家具有限公司;
- 發明人楊理紅;
- 地址401233 重慶市長壽區新市集中工業園區
- 申請號CN201520551608.3
- 申請時間2015年07月28日
- 申請公布號CN204872823U
- 申請公布時間2015年12月16日
- 分類號B65G47/82(2006.01)I;B65G49/00(2006.01)I;
