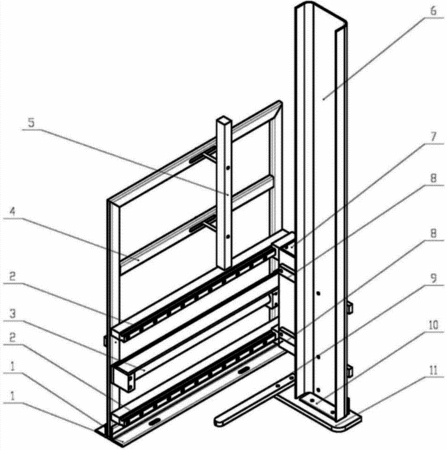

摘要:本實用新型涉及自動輸送設備技術領域,特別是涉及一種自動輸送線包裝物轉向推送機構,包括支架(4)、滑軌和滑塊(2)、氣缸(3)、擋柱(5)、推板(6)、擋桿(9)、導向板(11)、連接件及導向板連接板(10);支架(4)包括兩個彼此平行的橫框、兩個彼此平行的縱框構成的框架、平行于橫框設置的橫梁、支架底座(1)、用于連接滑軌和滑塊的墊板和連接氣缸的墊板;滑軌和滑塊(2)、氣缸(3)分別通過墊板安裝在支架(4)上;擋柱(5)垂直安裝在支架(4)橫梁上;推板(6)通過連接件與氣缸(3)及滑塊(2)連接。本實用新型的效果在于:運行平穩,動作安全可靠,噪音低;且結構簡單,易于操控。
- 專利類型實用新型
- 申請人北京航天斯達新技術裝備公司;北京強度環境研究所;中國運載火箭技術研究院;
- 發明人馬金鳳;古田;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201320681053.5
- 申請時間2013年10月30日
- 申請公布號CN203568467U
- 申請公布時間2014年04月30日
- 分類號B65G47/82(2006.01)I;B65G47/52(2006.01)I;
