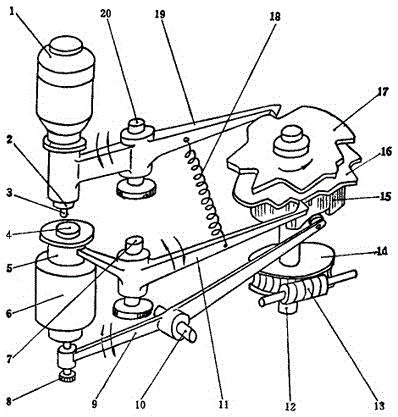

摘要：本專利公開了一種結構簡單、成本低的雙擺桿凸輪式銑曲線槽裝置，包括刀具動力機構、刀具曲線進給機構和工件曲線進給機構；刀具曲線進給機構包括套設在主軸外部的套筒，套筒與一第一擺桿的一端固定，該第一擺桿的中部鉸接在豎直的第一杠桿軸上，該第一擺桿的另一端與一第一凸輪的形面相抵；工件曲線進給機構包括用于放置并定位工件的工作臺，工作臺的下部設置有可在水平面擺動的轉臺，轉臺與第二擺桿的一端固定，該第二擺桿的中部鉸接在豎直的第二杠桿軸上，該第二擺桿的另一端與第二凸輪的形面相抵；第一凸輪和第二凸輪的形面均具有使刀具的進給和工件的進給軌跡相匹配的不規則的曲面和平面。
- 專利類型實用新型
- 申請人重慶佐恩家具有限公司;
- 發明人楊理紅;
- 地址401233 重慶市長壽區新市集中工業園區
- 申請號CN201520545940.9
- 申請時間2015年07月27日
- 申請公布號CN204893054U
- 申請公布時間2015年12月23日
- 分類號B23C3/34(2006.01)I;B23Q5/22(2006.01)I;B23Q5/34(2006.01)I;
