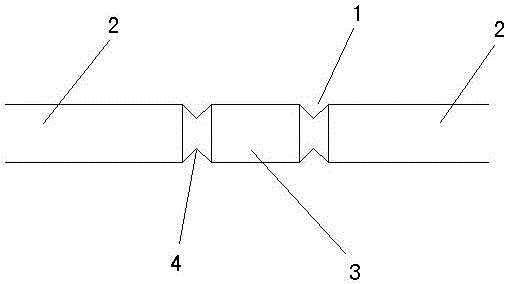

摘要：本實用新型公開了一種具有V形預分割槽的PCB電路板，所述電路板包括至少兩個電路單元和連接兩相鄰電路單元的絕緣塑膠塊，在所述絕緣塑膠塊與電路單元連接處的正面或反面的至少一面上設置用于預分割的V字形槽，形成電路單元與絕緣塑膠塊之間的易折連接。V字形槽設計可以在電路單元與絕緣塑膠塊連接處的厚度方向上形成一個較薄處，使得電路單元較容易從電路板上分離下來，不會對邊緣電路造成損壞。本實用新型克服了現有的PCB電路板打孔預分割方案容易損壞邊緣電路的不足，從V字形槽部位可輕易折斷，不會導致損壞PCB電路板邊緣電路；不會產生毛刺，便于后續電子元器件組裝時有更好的契合度。
- 專利類型實用新型
- 申請人南京高華科技股份有限公司;
- 發明人焦祥錕;王創;
- 地址210000 江蘇省南京市棲霞區馬群科技園神馬路2號
- 申請號CN201520505957.1
- 申請時間2015年07月14日
- 申請公布號CN204859742U
- 申請公布時間2015年12月09日
- 分類號H05K1/02(2006.01)I;
