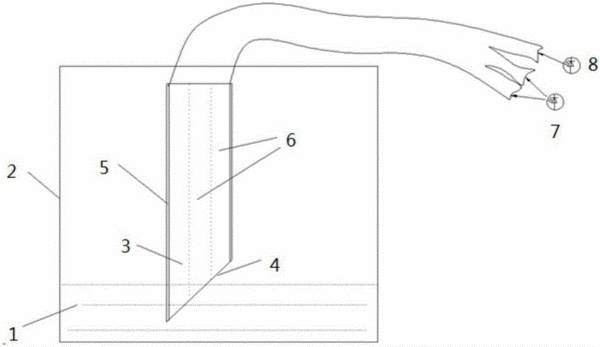

摘要:本實用新型公開了一種光纖點式液位傳感器,屬于光電傳感器,用于對液位上、下限報警、指示等,主要是利用光纖探頭對光強的敏感性,通過光纖探頭的光在空氣和液體中散射情況不同來測量液位高度。本實用新型由光纖束和信號處理電路組成,其中光纖束包括發射光纖束和接收光纖束,光纖束的楔形端面構成探測端面,楔形端面有助于提高檢測液位的靈敏度并防止液滴粘附;信號處理電路安裝于發射光纖束和接收光纖束的另一端,構成電路和探頭一體化的結構。傳感器通過RS485、CAN或工業以太網等通信方式與上位機進行數據通信。本實用新型尺寸小,重量輕,一體化,便于安裝和維護,外形空間輕巧,靈敏度高,信號處理簡單,無可動附件,可靠性高。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人葛俊鋒;閆澤豪;葉林;華濱;龔英;桂康;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201520510484.4
- 申請時間2015年07月14日
- 申請公布號CN204854887U
- 申請公布時間2015年12月09日
- 分類號G01F23/292(2006.01)I;
