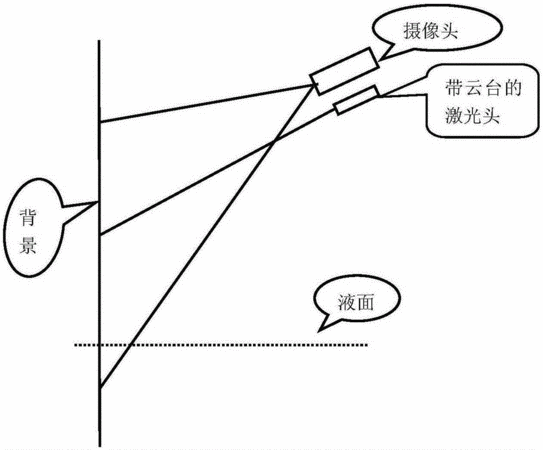

摘要：本發明公開了一種基于可見激光和圖像處理的液位檢測方法和裝置，該方法包括：步驟1：建立測量坐標系；背景為存儲液體的容器的豎直方向的內壁；攝像頭和用于發出可見激光的激光頭設置在液面之上；攝像機相對于水平面斜向下面對背景；攝像機的光軸相對于水平面的夾角為θ；步驟2：通過可見激光點運動目標檢測，獲取可見激光點運動的運動軌跡；步驟3：基于所述的運動軌跡圖像獲得對應液面位置的角點坐標；并基于該角點坐標求取實際的液位值AC″＝AC*sin(∠ACC″)/sin(180°-θ-∠ACC″)。該基于可見激光和圖像處理的液位檢測方法和裝置易于實施，抗干擾能力強。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人張帆;張顯;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201510213096.4
- 申請時間2015年04月30日
- 申請公布號CN105181082A
- 申請公布時間2015年12月23日
- 分類號G01F23/292(2006.01)I;
