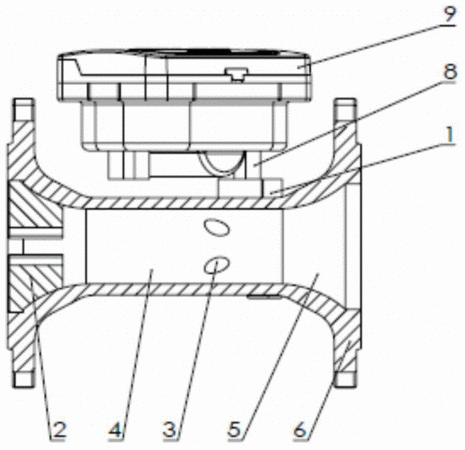

摘要:本實用新型公開了一種超聲水表用測量管段,包括直管段、位于直管段上方的轉換器安裝座、成對連接在直管段兩側的傳感器安裝孔、連通傳感器安裝孔與轉換器安裝座的穿線孔、以及分別連接所述直管段兩端的進口縮徑和出口縮徑,其特征在于:所述進口縮徑和所述出口縮徑均為圓弧曲線的縮徑、小口口徑為大口口徑的55-65%,所述傳感器安裝孔的孔徑為8-12mm。本實用新型具有提高整流效果的優點,可以實現在超聲水表前后省去連接直管段,從而有利于超聲水表代替機械水表。
- 專利類型實用新型
- 申請人上海迪納聲科技股份有限公司;
- 發明人邵旭東;
- 地址201612 上海市松江區茜浦路106號2幢A區
- 申請號CN201520479521.X
- 申請時間2015年07月03日
- 申請公布號CN204854842U
- 申請公布時間2015年12月09日
- 分類號G01F1/66(2006.01)I;
