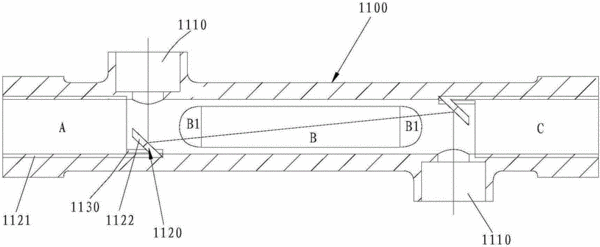

摘要：一種低壓損長聲程小口徑超聲測量管段，包括管段本體，所述管段本體內具有依次連通的入口段、測量管腔以及出口段，所述管段本體的徑向兩側具有垂直于該管段本體且分別與所述測量管腔的兩端連通的兩個換能器安裝孔，所述管段本體與所述兩個換能器安裝孔相對的管壁側分別固定一反射片，兩個反射片的反射面分別與所述兩個換能器安裝孔相對，形成N形的反射路徑，所述測量管腔的兩端為楔形。本實用新型結構簡單、生產方便，具有安裝方便、對流體壓損小、測量精度高的優點，既可以用在水表上，也可以用在熱表上。
- 專利類型實用新型
- 申請人上海迪納聲科技股份有限公司;
- 發明人張丹;邵旭東;
- 地址201612 上海市松江區茜浦路106號2幢A區
- 申請號CN201620087897.0
- 申請時間2016年01月28日
- 申請公布號CN205484406U
- 申請公布時間2016年08月17日
- 分類號G01P5/24(2006.01)I;
