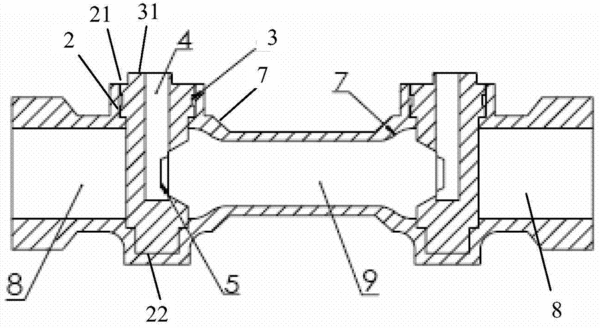

摘要：本實用新型公開一種超聲熱量表用管段，包括圓管段、兩個分別位于圓管端兩端的縮徑、兩個分別位于縮徑外側的喉管段、兩個換能器安裝孔，一個溫度傳感器安裝孔，溫度傳感器安裝孔內設有溫度傳感器，每個換能器安裝孔內設置一個換能器，所述換能器安裝孔位于縮徑與所述喉管段結合部，包括位于上部的入口以及正對入口下方的凹坑，所述換能器安裝孔內設有從入口插入、下端定位在所述凹坑中的固定柱，所述換能器固定在所述固定柱上位于流道內位置，兩個換能器相對。本實用新型具有對流體壓損小、測量精度高的優點。
- 專利類型實用新型
- 申請人上海迪納聲科技股份有限公司;
- 發明人邵旭東;
- 地址201612 上海市松江區茜浦路106號2幢A區
- 申請號CN201520028341.X
- 申請時間2015年01月15日
- 申請公布號CN204405229U
- 申請公布時間2015年06月17日
- 分類號G01K17/06(2006.01)I;
