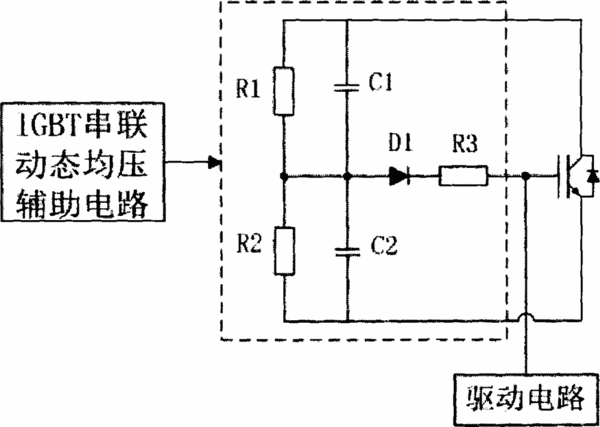

摘要：本實用新型公開了一種高壓固態開關的高壓回路主動均壓電路，包括電容C1、電容C2、電阻R1、電阻R2、電阻R3和二極管D1，其特征在于，所述電阻R1與電阻R2串聯；所述電容C1和電容C2串聯，電容C1與電阻R1并聯，電容C2與電阻R2并聯，所述電阻R3為限流電阻，本實用新型改變以往IGBT串聯均壓電路控制復雜、成本高、功耗較高的缺點，通過采用新的均壓電路拓撲結構，使得IGBT串聯運行過電壓的增長的速度減慢，有利于IGBT串聯運行，由于引入了反饋通道，開關的響應加快，可以有效抑制IGBT串聯的過電壓。
- 專利類型實用新型
- 申請人華北電力大學(保定);
- 發明人裴少通;劉云鵬;鐘平;趙路佳;王資博;王暢;劉賀晨;
- 地址071066 河北省保定市北市區永華北大街619號
- 申請號CN201520039337.3
- 申請時間2015年01月21日
- 申請公布號CN204810250U
- 申請公布時間2015年11月25日
- 分類號H03K17/567(2006.01)I;H03K17/082(2006.01)I;
