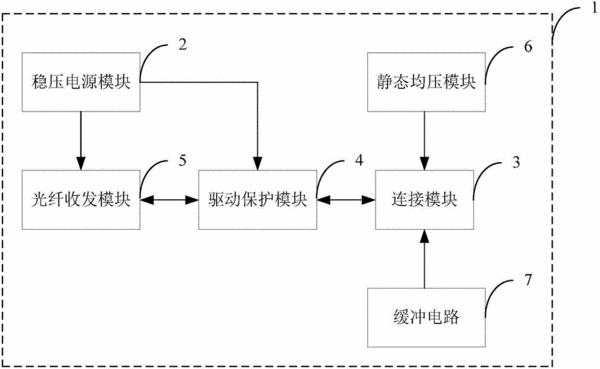

摘要：本發明公開了一種應用于串聯壓接型IGBT的集成驅動裝置，其包括穩壓電源模塊、光纖收發模塊、靜態均壓模塊、緩沖電路、驅動與保護模塊、連接模塊，以上所有模塊均集成在一塊印制電路板上。本發明結構緊湊，集成度高，采用高隔離穩壓電源解決了在高壓條件下IGBT供電電源隔離電壓不足的問題，通過集成靜態均壓及緩沖電路，極大的減少了線路中的雜散電感，利于串聯使用。通過功率端連接模塊連接壓接型IGBT與集成驅動，縮短了驅動信號路徑，避免由于驅動延時造成IGBT過壓損壞，同時采用了IGBT加集成驅動一體化的設計，極大地降低了壓接型IGBT的串聯使用復雜度。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人張明;王棟煜;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610209967.X
- 申請時間2016年04月06日
- 申請公布號CN105811943A
- 申請公布時間2016年07月27日
- 分類號H03K17/567(2006.01)I;H03K17/08(2006.01)I;
