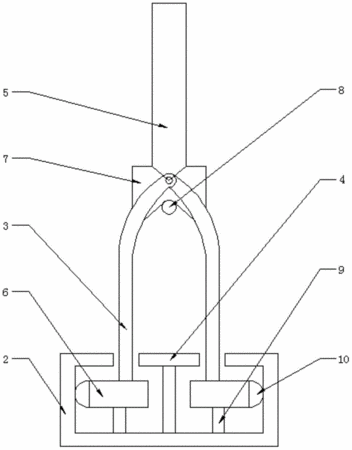

摘要:本實用新型要解決的技術問題是提供一種滑塊位置容易調節、實驗數據準確的光電技術實訓平臺滑軌組件,包括滑軌和滑塊;滑軌固定在光電技術實訓平臺實驗板上;滑軌截面呈上表面開口的矩形;滑塊包括位于滑軌內的一對滑塊腳、滑塊腿和用于固定光電元器件的固定架;滑塊腿一端固定在滑塊腳上,另一端相互鉸接,鉸接軸與固定架底端連接;滑塊腿靠近鉸接端設有扭轉彈簧?;瑝K靜止時在扭轉彈簧作用下兩滑塊腿張開,兩滑塊腳緊壓滑軌側壁,摩擦力大,不易受外力干擾而滑動,實驗數據穩定準確;當需要滑動滑塊時,內壓滑塊腿,壓縮扭轉彈簧使得滑塊腿內收,滑塊腳脫離滑軌內壁,減輕摩擦力,滑塊滑動更容易,位置調節更精確,數據穩定準確。
- 專利類型實用新型
- 申請人天津夢祥原科技有限公司;
- 發明人孟祥全;趙雙印;劉長蕊;姜春秀;
- 地址301700 天津市武清區天津市武清開發區福源道北側C05號樓701
- 申請號CN201520430972.4
- 申請時間2015年06月23日
- 申請公布號CN204807105U
- 申請公布時間2015年11月25日
- 分類號G01D11/00(2006.01)I;
