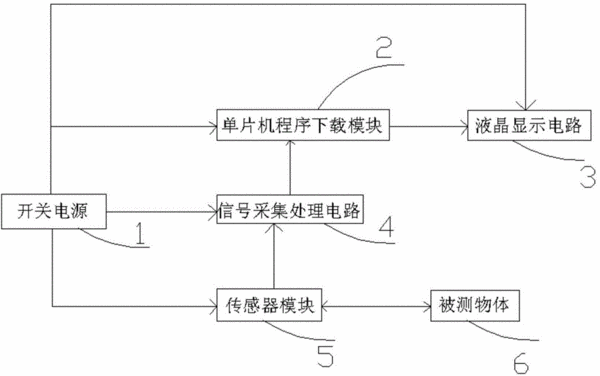

摘要：本實用新型提供一種光電測距可搭建設計組件，包括開關電源、單片機程序下載模塊、液晶顯示電路、信號采集處理電路、傳感器模塊和被測物體，開關電源給儀器內各個電路供電；傳感器模塊包括紅外傳感器，紅外傳感器發射的紅外線照射在被測物體上，紅外傳感器接收經被測物體反射回來的紅外線；傳感器模塊的信號輸出端連接至信號采集處理電路；信號采集處理電路的輸出端連接至單片機程序下載模塊，單片機程序下載模塊控制連接液晶顯示電路，本實用新型搭建式的平臺能加強學生的動手能力，使學生能深刻地理解光電測距的基本原理和實現方法，本實驗組件在光電測距實驗中融匯進液晶顯示實驗，能夠加強學生綜合運用各種知識的能力。
- 專利類型實用新型
- 申請人天津夢祥原科技有限公司;
- 發明人姜春秀;焦錚;趙雙印;劉長蕊;
- 地址301700 天津市武清區天津市武清開發區福源道北側C05號樓701
- 申請號CN201520423979.3
- 申請時間2015年06月18日
- 申請公布號CN204808690U
- 申請公布時間2015年11月25日
- 分類號G09B23/18(2006.01)I;G01S17/48(2006.01)I;
