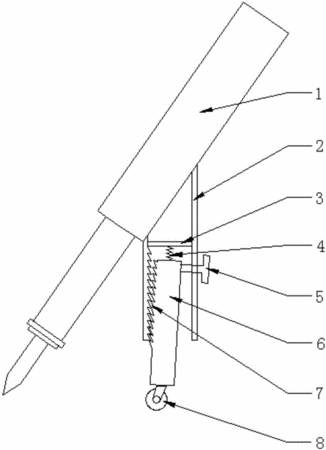

摘要：本實用新型為解決實驗板研發和使用過程中手不穩造成焊接質量低的技術問題而提供一種實驗板用焊接工具，包括電烙鐵和支架；所述支架包括上筒和下柱；所述上筒頂端連接在所述電烙鐵手柄側壁前端；所述上筒內靠近所述手柄端設有橫板；所述上筒靠近所述電烙鐵尾端的側壁上沿軸向開有條形孔；所述下柱頂端通過彈簧與所述橫板相連；所述下柱側壁設有撥塊；所述撥塊在所述條形孔內伸出。在焊接過程中焊接人員可以將支架撐在桌面或臺面上，下壓烙鐵使得彈簧壓縮，進而調節烙鐵頭高度；調節完畢后用中指或無名指撥動撥塊，使下柱壓緊上筒內壁或者條形孔邊緣，穩定電烙鐵位置；手自支架處借力，減輕手的抖動，提高焊接質量。
- 專利類型實用新型
- 申請人天津夢祥原科技有限公司;
- 發明人孟祥全;趙雙印;劉長蕊;姜春秀;
- 地址301700 天津市武清區天津市武清開發區福源道北側C05號樓701
- 申請號CN201520430973.9
- 申請時間2015年06月23日
- 申請公布號CN204800098U
- 申請公布時間2015年11月25日
- 分類號B23K3/03(2006.01)I;B23K3/08(2006.01)I;
