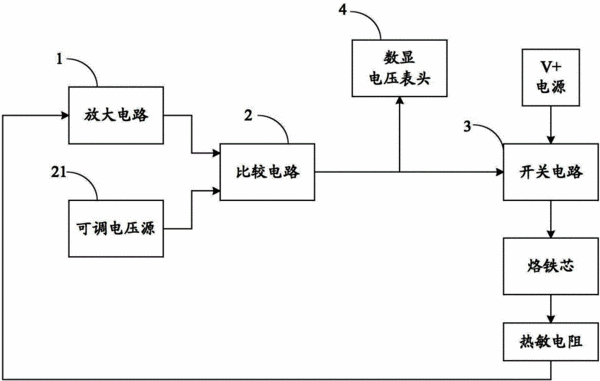

摘要：本實用新型涉及電烙鐵，具體涉及利用數顯電壓表頭顯示溫度的電烙鐵。一種恒溫電烙鐵，包括烙鐵芯以及檢測烙鐵芯的溫度的熱敏電阻；恒溫電烙鐵還包括：放大熱敏電阻的電壓信號的放大電路；將放大電路輸出的電壓信號與可調電壓源進行比較，并根據比較結果輸出相應的電壓信號的比較電路；根據比較電路輸出的電壓信號導通或斷開烙鐵芯的電源的開關電路；根據比較電路輸出的電壓信號顯示相應溫度數值的數顯電壓表頭，其輸入端接比較電路的輸出端。本實用新型提供的恒溫電烙鐵，在實時準確顯示溫度的同時其電路結構簡單，成本低。
- 專利類型實用新型
- 申請人中國長城計算機深圳股份有限公司;
- 發明人杜林波;鄒攸建;
- 地址518517 廣東省深圳市南山區科技園長城計算機大廈
- 申請號CN201320188855.2
- 申請時間2013年04月15日
- 申請公布號CN203236085U
- 申請公布時間2013年10月16日
- 分類號B23K3/03(2006.01)I;
