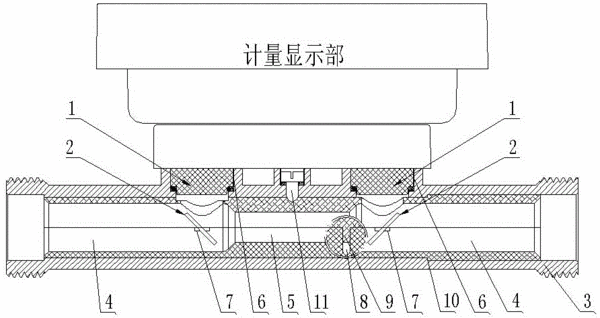

摘要：本實用新型公開了一種超聲波液體流量計管路。其包括一標準口徑管段和同軸設置在所述標準口徑管段內部的塑性材質的階梯結構管段，所述階梯結構管段包括同軸設置的一個測速主管段和兩個擴徑過渡管段，兩個擴徑過渡管段分別連接在測速主管段的兩端，所述擴徑過渡管段的內徑大于測速主管段的內徑，所述標準口徑管段的管腔、擴徑過渡管段的管腔、測速主管段的管腔形成階梯型結構管腔，在兩個擴徑過渡管段的管壁上及對應位置的標準口徑管段的管壁上開有安裝超聲波換能器的安裝孔，在每個擴徑過渡管段的管內對應于該管段上的安裝孔安裝有一個異形反射片，兩個異形反射片的反射面相對設置，所述階梯結構管段是由沿其軸向分為兩半的兩部分扣合而成。
- 專利類型實用新型
- 申請人青島積成電子有限公司;
- 發明人趙金洋;馮建科;溫德峰;于金龍;王欽利;張德霞;
- 地址266101 山東省青島市嶗山區松嶺路169號1號樓202室
- 申請號CN201520555340.0
- 申請時間2015年07月28日
- 申請公布號CN204788529U
- 申請公布時間2015年11月18日
- 分類號G01F1/66(2006.01)I;G01F15/18(2006.01)I;
