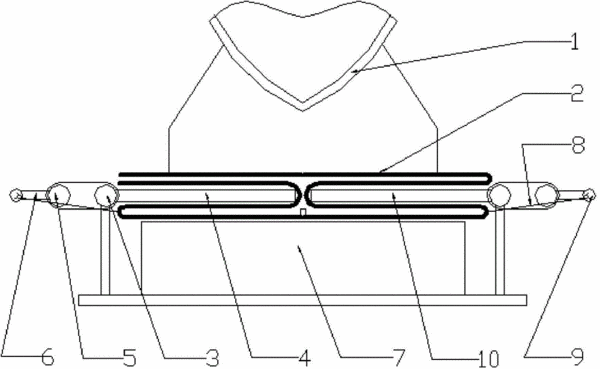

摘要：本實用新型為解決球內膽兩端頂尖部或在刀口結合接縫處容易出現皺褶的技術問題而提供一種球內膽成型模具，包括上刀口、下刀口、左中板和右中板，所述左中板和右中板上均有翻轉軸；還包括防皺裝置；所述防皺裝置包括從動軸、細繩、拉繩桿；所述細繩穿于膠皮片折疊處縫隙內，兩端連接在所述拉繩桿兩端；所述拉繩桿通過連桿與所述從動軸連接；所述從動軸通過傳動件與所述翻轉軸相連，與所述翻轉軸同步轉動。由于本實用新型采用如上技術方案，細繩在膠皮片從上至下數第三層和第四層折疊處，攏住膠皮片，使之不能向左右中板之間移動，減小了球內膽兩端頂尖部或在刀口結合接縫處出現皺褶的可能，提高了產品質量，降低了廢品率。
- 專利類型實用新型
- 申請人天津市赫恩思體育用品有限公司;
- 發明人李書合;李書海;
- 地址301700 天津市武清區下伍旗鎮紅寺村三區1排19號
- 申請號CN201520308617.X
- 申請時間2015年05月14日
- 申請公布號CN204687165U
- 申請公布時間2015年10月07日
- 分類號B29C33/00(2006.01)I;B29D22/04(2006.01)I;
