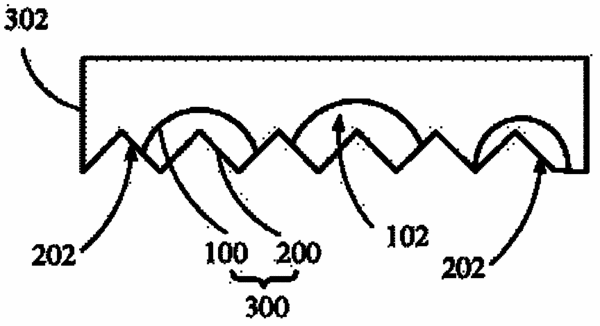

摘要：本實用新型涉及了一種聚光片制造模具，特別是涉及一種具有凹型與棱型復合層的模具結構。本實用新型由基材和復合結構層組成，其特征在于，所述復合結構層形成于該基材中，具有一凹型材質層與一棱型材質層；所述凹型材質層由多個凹狀結構組成，這些凹狀結構低于該基材的上表面，所述棱型材質層由多個柱狀溝槽組成，所述柱狀溝槽低于所述基材的該上表面；所述凹型材質層的凹狀結構均勻地分布于所述棱型材質層的柱狀溝槽之間。采用本實用新型模具結構制作的聚光片可調整復合結構層的預定單位面積區域之內凸狀結構與柱狀結構之間的面積比值，以解決已知技術中迭紋、反射迭紋、彩虹紋以及暗紋等問題，并且可調整穿過該聚光片的角度分布。
- 專利類型實用新型
- 申請人北京康得新復合材料股份有限公司;
- 發明人鐘玉;
- 地址102200 北京市昌平區振興路26號
- 申請號CN201120223584.0
- 申請時間2011年06月28日
- 申請公布號CN202185997U
- 申請公布時間2012年04月11日
- 分類號B29C33/00(2006.01)I;B29L11/00(2006.01)N;
