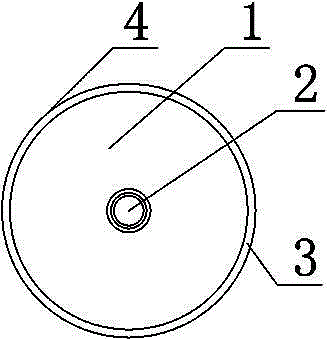

摘要：本發明涉及3D顯示用圓柱狀光柵模輥，它包括內空心的圓柱形的輥體（1）和設置于輥體（1）的兩端面中心的輥軸（2），它還包括鎳磷合金鍍層（3）和圓柱狀的光柵（4），輥體（1）的外表面上鍍有一層鎳磷合金鍍層（3），鎳磷合金鍍層3的厚度大于0.5mm，鎳磷合金鍍層（3）的柱面上周向設置有光柵（4）。其制造方法包括以下步驟：A：配液；B：設定初始值；C：施鍍；D：檢測；E：光柵模輥加工；F：加壓密封保存。本發明的優點在于：鍍鎳槽中鍍液循環過濾的速度、濾徑和溫度進行嚴格控制，鍍層厚，且質量高；在金剛石機床上進行數控加工，所得到的圓柱狀的光柵模輥表面均勻且精度高；其結構和制造工藝都較為簡單。
- 專利類型發明專利
- 申請人成都菲斯特科技有限公司;
- 發明人吳慶富;張益民;張超;
- 地址610023 四川省成都市高新區天宇路9號
- 申請號CN201310061629.2
- 申請時間2013年02月27日
- 申請公布號CN103144225A
- 申請公布時間2013年06月12日
- 分類號B29C33/00(2006.01)I;B29C33/38(2006.01)I;C25D21/06(2006.01)I;C25D3/56(2006.01)I;G02B5/18(2006.01)I;B29L11/00(2006.01)N;
