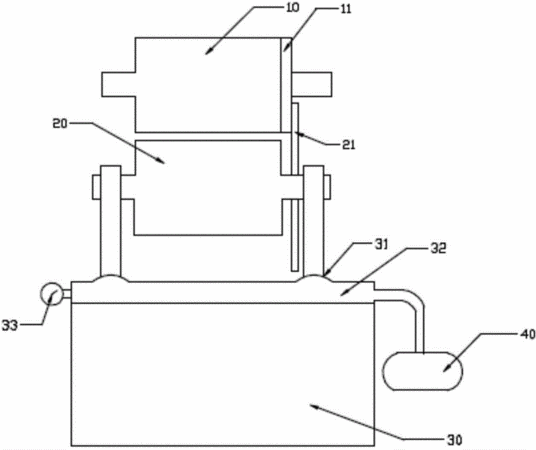

摘要：本實用新型涉及提供一種球內膽膠皮軋制裝置，包括上壓輥和下壓輥，還包括下壓輥支撐箱和充氣泵；下壓輥支撐箱位于下壓輥的下方；上壓輥和下壓輥的同側分別設置有指示圈和刻度盤；指示圈從上壓輥的圓弧面外壁延伸出來；刻度盤的中心可繞下壓輥的轉動軸轉動，其由間隔的刻度條連接而成；在水平方向上，指示圈位于上壓輥和刻度盤之間；下壓輥支撐箱的兩側的上端面設置有兩個彈性支撐面，下壓輥的轉動軸兩端通過支撐柱分別固定在這兩個彈性支撐面上；下壓輥支撐箱內在彈性支撐面的底面側設置有充氣腔，充氣泵連接至該充氣腔的入口。由于本實用新型可直接觀測和采集上下壓輥之間的距離，調整方便，精度高，提高了產品生產良率。
- 專利類型實用新型
- 申請人天津市赫恩思體育用品有限公司;
- 發明人李書合;李書海;
- 地址301700 天津市武清區下伍旗鎮紅寺村三區1排19號
- 申請號CN201520308984.X
- 申請時間2015年05月14日
- 申請公布號CN204687377U
- 申請公布時間2015年10月07日
- 分類號B29D22/04(2006.01)I;
