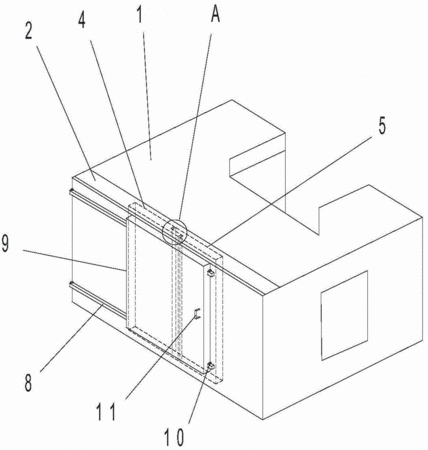

摘要：本實用新型公開了一種用于高速化加工中心機床的雙層防護罩，包括床體，在所述床體前方的上側安裝上滑軌、下側安裝下滑軌，所述上滑軌和下滑軌平行設置在同一平面內，在上滑軌和下滑軌之間滑動配合連接相互配合的左防護罩和右防護罩，左防護罩和右防護罩分別通過第一氣缸和第二氣缸驅動；在床體的前壁通過導軌滑動連接外防護罩。本實用新型的優點：所述防護罩包括雙層的防護罩，里面的防護罩通過氣缸開合，開合速度快，機床在加工時，由于防護罩一直在氣缸推力的作用下，其不會因為機床切屑而發生震動，進而影響加工的精度。在左防護罩和右防護罩的第一延伸板和第二延伸板之間設有密封條，兩層防護罩起到很好的密封作用，防止切削液滲漏。
- 專利類型實用新型
- 申請人廣州鑫南數控科技有限公司;廣東鑫泰科技集團有限公司;
- 發明人林建新;
- 地址510000 廣東省廣州市南沙區欖核鎮鎮南路140號C101
- 申請號CN201520232235.3
- 申請時間2015年04月16日
- 申請公布號CN204639779U
- 申請公布時間2015年09月16日
- 分類號B23Q11/08(2006.01)I;B23Q1/01(2006.01)I;
